Protiprúdne systémy od spoločnosti Delfino predstavujú použitie najnovších technológií vo svete bazénov. Globálny vzostup dopytu po energiách a debaty o zmene klímy kladú energetické technológie na čelo diskusií. Nové technológie v tomto odvetví sú skúmané, aby sa účinne a efektívne používali dostupné zdroje.
V aplikáciách, ktoré ovládajú obeh vody a cirkuláciu, ako napríklad vírivky a kúpele je skutočne veľké prúdenie vody, kde sa veľa energie môže ušetriť pomocou vektorového riadeného pohonu s premenlivými otáčkami (VVSD – variable speed drive).
Vzhľadom k tomu, že krivka odstredivého čerpadla nasleduje zákon pre spotrebu energie, 20%tné zníženie pri rýchlosti ušetrí takmer 50% nákladov na energiu. VVSD tiež dodáva celkovú kontrolu nad prúdením vody v kúpeľných tryskách. Efektívne 3-fázové čerpadlo, ktoré je riadené tiež technológiou VVSD nahrádza čerpadlo 24/7 cyklu (ak je prítomné) a filtračné čerpadlo.
Protiprúdne systémy Delfino využívajú tečúcu vodu v potrubí k ochladzovaniu elektroniky. Týmto spôsobom môžu byť navrhnuté veľmi kompaktné pohony. Systém tohto radového chladenia vody prispieva ak k samotnému ohrevu vody, teda k zníženiu nákladov na vykurovanie a spotreby energie. Výška zníženia nákladov je závislá na množstve použitej energie (v kW), čo môže byť až 5% z požadovaného vykurovania pre kúpele s 3kW ohrievačom. Protiprúdne systémy Delfino sú použiteľné aj pre bazény určené pre aktívnych plavcov. Tieto produkty predstavujú dlhoročný vedecký výskum využívaný v odvetví bazénov. Unikátnou technológiou v tejto oblasti aj systém samočistenia vody pre keramické bazény, alebo nerezové bazény Delfino.
Variabilný systém ovládania rýchlosti pre optimálnu energetickú efektivitu s nastaviteľným masážnym výkonom
Vlastnosti produktu
• 1,5kW IP55 vektorovo riadený frekvenčný menič
• radovou vodou chladená elektronika, čo znižuje tepelné straty na minimum
• Až 5% požadovaného ohrevu vody poskytnutých technológiou VVSD, kde sa používa kúrenie 3kW
• Vstavaná korektúra aktívneho energetického faktora znižuje aktuálny vstup a celkovo tiež volty a ampéry
• rozhranie s RS485
• šetrná rýchlostná rampa pre hladké prúdenie vody a kontrola vírivých trysiek
• Plne variabilný prietok vody vo vírivkových tryskách
• automaticky detekuje stav zastavenia čerpadla a zastaví výkon k čerpadlu
• čerpadlo je schladzované aj pri najnižších otáčkach
• Zníženie počtu čerpadiel a potrubí v kúpeľoch a vírivky
• Používa efektívnejšie 3-fázové 1,5 kilowatové čerpadlo, ktoré je menšie a ľahšie ako 1 fázové čerpadlo
• Úplne tichá prevádzka
• Môže byť použitý pre kúpele, vírivky a aplikácie Swimspa (Swimjet)
Technické špecifikácie prodiprúdneho systému
| Meno systému | NEO 2100 VSD |
| Typ meniča | vektorovo kontrolovaná rýchlostná jednotka |
| Rozsah vstupného napätia | 230 V nominálna hodnota, 200Vac do 265VAC, 50 / 60Hz |
| Vstupný prúd | 8 ampérov max. na 230 V |
| Výstup | 3 fázový pre indukčný motor |
| Kontinuálny výstup | od 50W do 1,5 kW |
| zemný únikový prúd | <3,5 mA |
| Spínacia frekvencia | variabilná |
| komunikačné rozhranie | RS485 |
| Rozhranie | analógové 0 až 10V |
| Rozhranie | 10k analógový externý potenciometer |
| Okolitá teplota vzduchu | -10 ° C (bez námrazy) až + 45 ° C |
| Prehriatie Cut-Out | + 80 ° C |
| Skladovacia teplota | -40 ° C (bez námrazy) až + 70 ° C |
| IP Rating | IP55 |
| Nadmorská výška | 1500 m. Zníženie výstupného výkonu o 1% za každých 100m nad 1500m |
| Voľný pád | nepovolený |
| Maximálna veľkosť vodiča výkonu | 2,5 mm2 |
| Maximálna veľkosť vodiča signálu | 0,75 mm2 |
| Maximálna dĺžka kábla | 5m |
| úprava energetického faktora | Vstavaná aktívna úprava energetického faktora |
| EMC filter | Vstavaný EMC filter |
| plnenie | EMC certifikát |
| Rozmery | 185 x 170 x 160 (mm) |
| Hmotnosť meniča | 2 kg |
| Možnosť inštalácie | Priame jednoradové 2 palcové vodné potrubie, prípadne možnosť inštalácie DIN lišty |
Galéria:

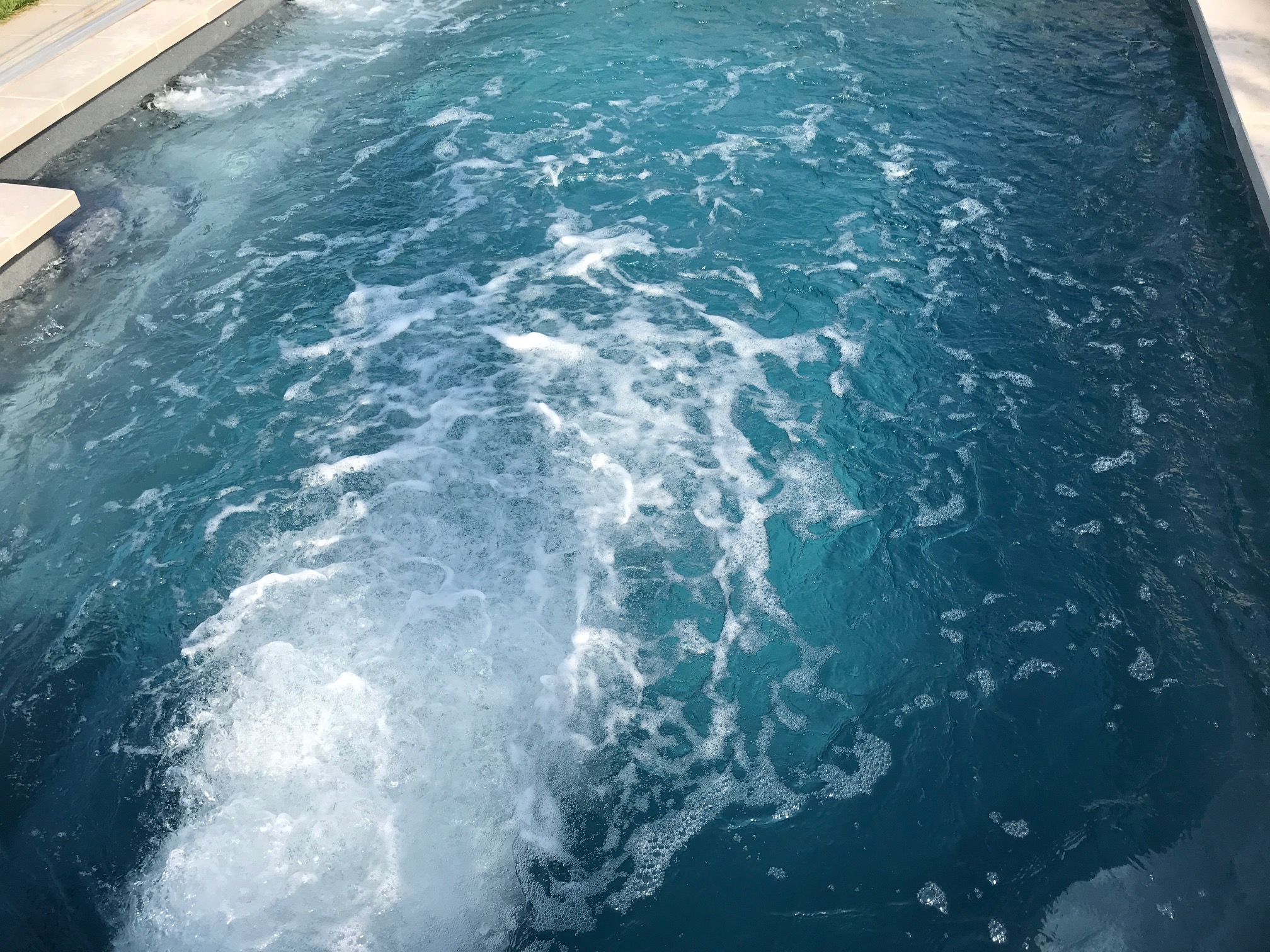

Technológia protiprúdneho systému pri realizácii nerezového bazéna Berndorf:
