Tepelné čerpadlá sú vysokovýkonné a hospodárne.
Tepelná energia sa odčerpá z okolitého vzduchu a odovzdá bazénovej vode. Na každý kW spotrebovanej elektrickej energie na chod tepelného čerpadla, odovzdá tepelné čerpadlo niekoľkonásobne viac kW vo forme tepla do bazénovej vody. Tento pomer sa nazýva COP-koeficient účinnosti. (napr. pri príkonr (spotrebe) elektrickej energie 1kW a výkone ohrevu 5kW je COP 5)
Použitie

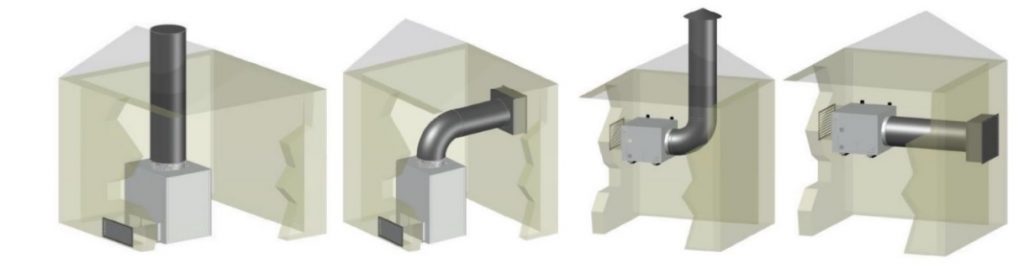

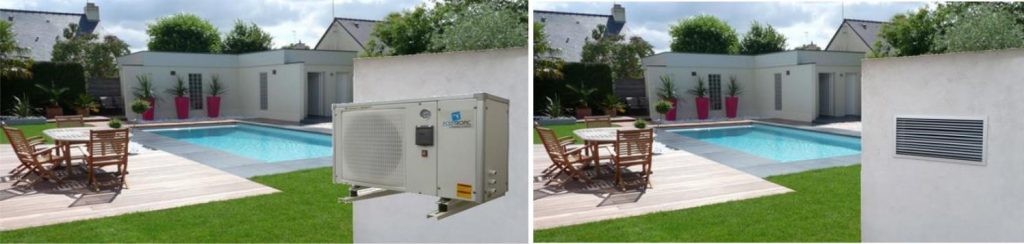

Tepelné čerpadlá musia byť umiestnené na voľnom priestore. Bazén sú schopné vyhrievať pri vonkajšej teplote do 0 (EcoPac, PoolPac, Advance) až -15°C (Master, Inverter, Indoor).
Francúzske tepelné čerpadlá Polytropic majú aj funkciu chladenia, ktorá umožňuje chladenie vody.
Manuály
[PAC] MASTER-INVERTER 2019_ENG
Handbook 2019 Master Inverter (19 1) FR-GB-ES-DE
Ako fungujú?
Tepelné čerpadlá využívajú teplotu okolitého vzduchu, kde z veľkého objemu vzduchu využijú celý rozdiel medzi teplotou vzduchu a teplotou skvapalnenia chladiva. Touto energiou sa ohrieva bazénová voda. Filtračné čerpadlo cirkuluje vodu z bazéna cez tepelné čerpadlo, kde sa ohrieva. Tepelné čerpadlo pomocou ventilátora nasáva okolitý vzduch, z ktorého kvapalné chladivo odoberie teplo na povrchu výparníka. Ohreje sa a tým sa zmení na plyn. Teplý plyn prúdi cez kompresor, kde sa stlačí, čím sa vytvorí veľmi horúci plyn. Ten potom prúdi cez kondenzátor (vodný tepelný výmenník). Tu dochádza k výmene tepla, kedy horúci plyn prúdi v špirále výmenníka a proti nemu prúdi bazénová voda, ktorú takto ohrieva. Počas prechodu tepelným výmenníkom sa bazénová voda ohreje a chladivo v plynnej forme sa schladí. Následne sa chladivo opäť skvapalní a keď prejde cez expanzný ventil, cyklus sa znova opakuje.
Pretože vzduch sa na mriežke výparníka pri odovzdaní tepla schladí, pri nižších vonkajších teplotách na nej vzniká námraza. Námraza znižuje účinnosť, preto je potrebné rozmrazovanie. Toto sa pri starších lacnejších typoch prevádza ventilátorom, čo prevádzku predražuje. Doba rozmrazovania je dlhá, takže spotreba elektrickej energie na chod ventilátora je vysoká. Takéto tepelné čerpadlá pracujú s vyšším COP (koeficient účinnosti) len pri malom rozsahu vonkajších teplôt. Dnes už všetky kvalitnejšie tepelné čerpadlá majú krátku dobu rozmrazovania reverzným chodom. Ten sa používa aj na chladenie.
Všetky francúzske tepelné čerpadlá Polytropic majú tento proces automatický. V prípade, že je prioritne potrebné ohrievať vodu v bazéne, niektoré tepelné čerpadlá riadia aj chod recirkulačného čerpadla. Množstvo technických vylepšení a kvalita použitých materiálov aj pokrokových riešení radí tieto francúzske tepelné čerpadlá ku špičke na európskom trhu.
Vďaka kvalitnému chladivu, ktoré sa skvapalní až pri ochladení na veľmi nízku teplotu, je možné využívať celoročné modely pre ohrev aj krytých bazénov. Tu ale treba rátať aj s iným doplnkovým typom ohrevu.
Vrcholom a budúcnosťou technického vývoja tepelných čerpadiel je invertorová technológia. Vďaka prispôsobovaniu rôznych režimov chodu buď teplote ovzdušia, potrebe ohrevu ako aj požiadavkám tichého chodu, je možné koeficient účinnosti meniť podľa priania užívateľa.
Pri výbere najvhodnejšieho modelu je potrebné riadiť sa vždy objemom vody v bazéne a požiadavkami užívateľa na komfort prevádzky. Prípadne sa poradiť so zaškoleným bazenárom.
Hydraulické zapojenie aj elektrické pripojenie tepelného čerpadla vyžaduje profesionálne znalosti. Vtedy je spokojnosť konečného užívateľa bazéna maximálna!
Buďte spokojní vždy s profesionálmi!

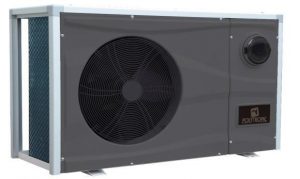

Francúzske tepelné čerpadlá EcoPAC pre sezónne bazény
- digitálny display, vysoký COP okolo 5 (500%)
- výber 3 režimov chodu: automatický, len kúrenie, len chladenie
- pracuje od teploty 0°C, kabinet odolný voči UV žiareniu
- rozmrazovanie reverzným chodom (4-cestný ventil)
- tichá prevádzka, jednoduchá inštalácia, patrí medzi najtichšie na trhu
- ekologické chladivo R410a, 10 rokov záruka na titánový výmenník
- výparník s „Blue Fin“ technológiou, má vodoodpudivý povrch
pre rýchlejšie odmrazovanie a optimálnu ochranu proti korózii.
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | výkon ohrev | max.príkon v kW |
pre bazény | ||||||||||
7008111 7008112 7008113 7008114 |
779.17 916.67 1158.33 1333.33 |
935.00 1100.00 1390.00 1600.00 |
Tepelné čerpadlo EcoPAC 4 Tepelné čerpadlo EcoPAC 6 Tepelné čerpadlo EcoPAC 8 Tepelné čerpadlo EcoPAC 10 |
3,8kW 5,8kW 8,7kW 11kW |
0.69-0.83 1.12-1.26 1.51-1.74 2.05-2.16 |
20-30m3 30-40m3 40-50m3 50-60m3 |
||||||||||
Zariadenie výkon ohrevu pri 27°C-vzduch a 27°C-voda |
Typ | EcoPAC04 | EcoPAC06 | EcoPAC08 | EcoPAC10 | |||||||||||
kW | 3,8 | 5,8 | 8,7 | 11 | ||||||||||||
COP | 4,6 | 4,6 | 5 | 5,1 | ||||||||||||
výkon ohrevu pri 15°C-vzduch a 26°C-voda | kW | 2,9 | 4,8 | 6,5 | 8,8 | |||||||||||
COP | 4,2 | 4,3 | 4,3 | 4,3 | ||||||||||||
prevádzkové napätie | V/Ph/Hz | 230V/1~/50 Hz | ||||||||||||||
hlučnosť (10m)* | dB(A) | 33 | 33 | 34 | 34 | |||||||||||
minimálny prietok vody | m3/h | 3 | 3 | 4 | 5 | |||||||||||
netto-rozmery v mm | d/š/v | 655/415/555 | 935/286/545 | |||||||||||||
netto/brutto váha | kg | 36 | 43 | 50 | 70 |
Príslušenstvo dodávané v balení s tepelným čerpadlom : silenbloky, pripojovacie šroubenia na lepenie dimenzie 50mm pre napojenie na okruh bazénovej vody, spojka pre odvod vody kondenzu
Príslušenstvo k tepelným čerpadlám ECO
Položka č. |
MOC bez
DPH € |
MOC s
DPH € |
Typ |
7008150 | 70.00 | 84.00 | Set na stenu: kovová skrinka, ochranné okienko, predlžovací kábel |
7008151 | 139.00 | 166.80 | Stenové konzoly do váhy 180kg so špeciálnymi silenblokmi |
7008152 | 119.00 | 142.80 | „BIG FOOT“ – 600mm podložky včetne sady šroubov |
7008153 | 59.00 | 70.80 | By-Pass sada |
Spínanie pre bezpečnú inštaláciu tepelných čerpadiel
Položka č. |
MOC bez
DPH € |
MOC s
DPH € |
Typ |
AO10001 | 68.00 | 81.60 | Spínanie (230V 1~+N) 16 A – D |
AO10002 | 108.00 | 129.60 | Spínanie (230V 1~+N) 16 A – D, s poruch. Prúdom 30mA |
AO10003 | 88.00 | 105.60 | Spínanie (230V 1~+N) 20 A – D |
AO10004 | 118.00 | 141.60 | Spínanie (230V 1~+N) 20 A – D, s poruch. Prúdom 30mA |
AO10005 | 88.00 | 105.60 | Spínanie (230V 1~+N) 25 A – D |
AO10006 | 118.00 | 141.60 | Spínanie (230V 1~+N) 25 A – D, s poruch. Prúdom 30mA |
AO10007 | 138.00 | 165.60 | Spínanie (400V 3~+N) 16 A – D |
AO10008 | 294.00 | 352.80 | Spínanie (400V 3~+N) 16 A – D, s poruch. Prúdom 30mA |
Francúzske tepelné čerpadlá PoolPAC pre sezónne bazény s prioritou ohrevu
- digitálny odnímateľný display, vysoký COP okolo 5 (500%)
- možnosť riadenia filtrácie s prioritou ohrevu
- pracuje od teploty 0°C, ABS kabinet odolný voči UV žiareniu
- rozmrazovanie reverzným chodom (4-cestný ventil)
- výber 3 režimov chodu: automatický, len kúrenie, len chladenie
- tichá prevádzka, jednoduchá inštalácia,
- ekologické chladivo R410a, 10 rokov záruka na titánový výmenník
- výparník s „Blue Fin“ technológiou, má vodoodpudivý povrch
- pre rýchlejšie odmrazovanie a optimálnu ochranu proti korózii
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | výkon ohrevu |
max.príkon v kW |
pre bazény | ||||||||||
7008115 7008116 7008117 7008118 |
1100.00 1250.00 1416.67 1908.33 |
1320.00 1500.00 1700.00 2290.00 |
Tepelné čerpadlo PoolPAC 6 Tepelné čerpadlo PoolPAC 8 Tepelné čerpadlo PoolPAC 10 Tepelné čerpadlo PoolPAC 12 |
5,9kW 8.7kW 11kW 13.5kW |
1.07-1.28 1.51-1.74 2.05-2.16 2.3-2.5 |
15-40m3 40-50m3 50-60m3 60-75m3 |
||||||||||
Zariadenie výkon ohrevu pri 27°C-vzduch a 27°C-voda |
Typ | PoolPAC06 | PoolPAC08 | PoolPAC10 | PoolPAC12 | |||||||||||
kW | 5,9 | 8,7 | 11 | 13,5 | ||||||||||||
COP | 4,6 | 5 | 5,1 | 5,4 | ||||||||||||
výkon ohrevu pri 15°C-vzduch a 24°C-voda | kW | 4,5 | 6,5 | 8,8 | 10,1 | |||||||||||
COP | 4,2 | 4,3 | 4,3 | 4,4 | ||||||||||||
prevádzkové napätie | V/Ph/Hz | 230V/1~/50 Hz | ||||||||||||||
hlučnosť (10m)* | dB(A) | 33 | 33 | 34 | 34 | |||||||||||
minimálny prietok vody | m3/h | 4 | 4 | 5 | 5 | |||||||||||
netto-rozmery v mm | d/š/v | 935/286/545 | 1002/302/620 | |||||||||||||
váha | kg | 55 | 57 | 70 | 90 |
Francúzske tepelné čerpadlá NeoPAC pre sezónne bazény, ohrev aj chladenie kryt z ABS
- digitálny display, vysoký COP okolo 5 (500%)
- pre kúrenie aj chladenie
- pracuje od teploty 0°C, kabinet odolný voči UV žiareniu
- rozmrazovanie reverzným chodom (4-cestný ventil)
- tichá prevádzka, jednoduchá inštalácia, patrí medzi najtichšie na trhu
- ekologické chladivo R410a, 10 rokov záruka na titánový výmenník
- výparník s „Blue Fin“ technológiou, má vodoodpudivý povrch pre rýchlejšie odmrazovanie a optimálnu ochranu proti korózii
- možno doobjednať display pre externé riadenie a umiestniť na stene
Položka č. |
MOC bez
DPH € |
MOC s
DPH € |
Typ |
výkon ohrev |
max.príkon
v kW |
pre bazény |
||
7008144
7008145 7008146 7008147 7008148 |
1080.00
1250.00 1500.00 1800.00 2166.67 |
1296.00
1500.00 1800.00 2160.00 2600.00 |
Tepelné čerpadlo NeoPAC 6 Tepelné čerpadlo NeoPAC 8 Tepelné čerpadlo NeoPAC 10 Tepelné čerpadlo NeoPAC 12
Tepelné čerpadlo NeoPAC 15 |
6.8kW
9.6kW 11,9kW 14,2kW 18.5kW |
1.18-1.28
1.65-1.77 2.12-2.20 2.39-2.54 3.23-3.43 |
20-40m3
40-55m3 55-65m3 65-75m3 75-90m3 |
||
Zariadenie | Typ | NeoPAC 6 | NeoPAC 8 | NeoPAC 10 | NeoPAC 12 | NeoPAC 15 | ||
výkon ohrevu pri 27°C-
vzduch a 27°C-voda |
kW | 6.8 | 9.6 | 11.9 | 14.2 | 18.5 | ||
COP | 5.3 | 5.4 | 5.4 | 5.6 | 5.4 | |||
výkon ohrevu pri 15°C-
vzduch a 26°C-voda |
kW | 5.2 | 7.4 | 9.9 | 11.5 | 14.85 | ||
COP | 4.4 | 4.5 | 4.7 | 4.8 | 4.6 | |||
prevádzkové napätie | V/Ph/Hz | 230V/1~/50 Hz | ||||||
istič | D 20 A | D 25 A | D 25 A | D 25 A | ||||
rozmer napájacieho kábla 20m | 3G2.5mm2 | 3G2.5mm2 | 3G4mm2 | 3G4mm2 | ||||
hlučnosť (10m)* dB(A) | 33 | 33 | 34 | 34 | 34 | |||
minimálny prietok vody m3/h | 4 | 4 | 5 | 5 | 5 | |||
netto-rozmery v mm d/š/v | 1002/302/620 | 1025/365/743 | ||||||
netto/brutto váha kg | 58 | 65 | 76 | 102 |
- Príslušenstvo dodávané v balení
s tepelným čerpadlom :
silenbloky, pripojovacie šroubenia
na lepenie dimenzie 50mm pre napojenie na
okruh bazénovej vody, spojka pre odvod vody kondenzu a ochranný kryt pre zimné obdobie
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | |||||||||
7008150 | 70,00 | 84,00 | Externý display pre montáž na stenu, kovová skrinka, ochranné okienko | |||||||||
7008151 | 139,00 | 166,80 | Stenové konzoly do váhy 180kg so špeciálnymi silenblokmi | |||||||||
7008152 | 119,00 | 142,80 | „BIG FOOT“ – 600mm podložky včetne sady šroubov | |||||||||
7008153 | 59,00 | 70,80 | By-Pass sada |
Celosezónne inverterové tepelné čerpadlá Neo-INVERTER zaručujú vysoký COP pri minimálnej hlučnosti, pre ohrev aj chladenie 3-ročná záruka a „eco friendly“ chladivo R32
od teploty -5°C
Inverterová technológia automaticky prispôsobuje rýchlosť kompresora aj ventilátora požiadavkám ohrevu bazéna aj poveternostným podmienkam. Technológia najtichších tepelných čerpadiel v kombinácii s najvyšším výkonom v jednom produkte. Neuveriteľne tichý chod a COP vyššie o 30 do 40%. V závislosti od teploty bazénovej vody a teploty vzduchu, prispôsobuje toto tepelné čerpadlo svoj výkon tak, aby zaručilo najvyšší COP a čo najtichší chod.
2 jednoduché a intuitívne režimy chodu : Smart a Eco-Silent
režim Smart : používa od 20% do 100% výkonu, aby zabezpečil rýchle zohriatie bazéna
režim Eco-Silence : používa od 20% do 100% výkonu, aby zabezpečil dobrý COP a nízku hladinu hlučnosti. Tento režim sa používa, keď je už bazén zohriaty na požadovanú teplotu. V závislosti na požiadavkách ohrevu bazéna NEO-Inverter bude prispôsobovať svoj výkon automaticky.
- „2D“ Full DC Twin-rotačný inverterový kompresor a vysokopresne viacrýchlostný ventilátor 20 až 100hz
- pracuje od teploty -5°C, kabinet z ABS, odolný voči UV žiareniu
- automatické rozmrazovanie reverzným chodom (Smart defrost)
- výparník s „Blue Fin“ technológiou, má vodoodpudivý povrch pre rýchlejšie odmrazovanie a optimálnu ochranu proti korózii
- možno doobjednať display pre externé riadenie, ktorý je môžné umiestniť na stene do 10m
- „Soft starter“, ktorý je zabudovaný v inverterovej technológii zabraňuje špičkám intenzity z dôvodu nábehu kompresora
Certifikované nezávislými laboratóriami TÜV, testované v súlade s odporúčaniami európskych noriem.
Položka č. |
MOC bez
DPH € |
MOC s
DPH € |
Typ |
výkon ohrev |
max.príkon
v kW |
pre |
bazény |
7008144 | 1082.50 | 1299.00 | Tepelné čerpadlo Neo-Inverter 05 | 6.8kW | 1.63-1.8 | 15-30m3 | |
7008145 | 1300.00 | 1560.00 | Tepelné čerpadlo Neo-Inverter 06 | 9.6kW | 1.63-1.8 | 30-40m3 | |
7008146 | 1610.00 | 1932.00 | Tepelné čerpadlo Neo-Inverter 05 | 11,9kW | 2.02-2.17 | 40-50m3 | |
7008147 | 1950.00 | 2340.00 | Tepelné čerpadlo Neo-Inverter 05 | 14,2kW | 2.43-2.59 | 50-65m3 | |
7008148 | 2350.00 | 2820.00 | Tepelné čerpadlo Neo-Inverter 05 | 18.5kW | 3.23-3.43 | 65-75m3 |
Zariadenie |
NeoINV 05 |
NeoINV 06 | NeoINV 08 | NeoINV 10 | NeoINV 12 | ||
výkon ohrevu pri teplote vzduchu 28°C a teplote vody 28°C pri 80% vlhkosti | |||||||
pri režime SMART | výkon | v kW | 6.5 – 1.5 | 8.5 – 1.8 | 9.8 – 2.1 | 13.5 – 2.9 | 16.8 – 3.6 |
COP | 10.8 – 5.4 | 10.9 – 5.5 | 11.2 – 5.9 | 11.0 – 5.8 | 10.9 – 5.5 | ||
pri režime SILENCE | výkon | v kW | 5.2 – 1.5 | 6.8 – 1.8 | 7.9 – 2.1 | 10.8 – 2.9 | 13.5 – 3.6 |
COP | 10.8 – 5.8 | 10.9 – 5.9 | 11.2 – 6.3 | 11.0 – 6.1 | 10.9 – 5.9 | ||
výkon ohrevu pri teplote vzduchu 15°C a teplote vody 26°C pri 70% vlhkosti | |||||||
pri režime SMART | výkon | v kW | 4.5 – 1.0 | 6.2 – 1.3 | 7.5 – 1.6 | 9.6 – 2.0 | 11.5 – 2.3 |
COP | 6.8 – 4.3 | 6.9 – 4.4 | 7.0 – 4.6 | 6.9 – 4.5 | 6.9 – 4.4 | ||
pri režime SILENCE | výkon | v kW | 3.6 – 1.0 | 5.6 – 1.3 | 6.0 – 1.6 | 7.7 – 2.0 | 9.2 – 2.3 |
COP | 6.8 – 4.8 | 6.9 – 4.8 | 7.0 – 5.0 | 6.9 – 4.9 | 7. – 5.0 | ||
prevádzková teplota | od -5°C až 38°C | ||||||
typ kompresora | 2D Full DC Inverter | ||||||
prevádzkové napätie | V/Ph/Hz | 230V/1~/50 Hz | |||||
istič | D 16 A | D 16 A | D 16 A | D 20 A | D 20 A | ||
rozmer napájacieho kábla 20m | 3G2.5mm2 | 3G2.5mm2 | 3G2.5mm2 | 3G2.5mm2 | 3G4mm2 | ||
hlučnosť režim SILENCE (10m)* | dB(A) | 20 | 21 | 22 | 23 | 24 | |
minimálny prietok vody | m3/h | 4 | 4 | 5 | 5 | 6 | |
netto-rozmery v mm | d/š/v | 864/349/650 | 954/360/750 | ||||
netto/brutto váha | kg | 44 | 46 | 48 | 5 | 68 |
Francúzske tepelné čerpadlá Advance a Master
- nový exkluzívny design, 3-ročná záruka, elektronický prenosný display
- programovateľné intutívne inteligentné ovládanie
- kúrenie aj chladenie, s prioritou kúrenia, nízkoteplotný systém
- Advance : pracuje od teploty 0°C, pre privátne bazény od mája do októbra
- Master : pracuje od teploty -15°C, pre celoročné bazény kryté alebo s krytom
- optimalizovaný systém riadenia rozmrazovania reverzným chodom
- izolácia proti hluku na každom panely,
- titánový výmenník s dvojitou špirálou
- elektronický expanzný ventil: nastavuje tok chladiva podľa klimatických podmienok, aby sa optimalizoval výkon
- výparník s „Blue Fin“ technology má vodoodpudivý povrch, ten zaručuje pre rýchlejšie odmrazovanie a ochranu proti korózii
- kompatibilný s POLYCONNECT LITE – smartphone aplikáciou pre diaľkové ovládanie
Model ADVANCE
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | výkon ohrevu | máj-sept. pre bazény |
||||||
7008119 | 1582,5 | 1899,00 | Tepelné čerpadlo Advance XS | 8.2kW | 30-45m3 | ||||||
7008120 | 1749,17 | 2099,00 | Tepelné čerpadlo Advance S | 10,1kW | 45-60m3 | ||||||
7008121 | 2250,00 | 2700,00 | Tepelné čerpadlo Advance M | 14,9kW | 60-85m3 | ||||||
7008122 | 2707,50 | 3249,00 | Tepelné čerpadlo Advance XM | 19.4kW | 85-105m3 | ||||||
7008123 | 2707,50 | 3249,00 | Tepelné čerpadlo Advance XM Tri | 18,9kW | 85-105m3 | ||||||
Zariadenie | Typ | Advance XS | Advance S | Advance M | Advance XM | Ad XM Tri | |||||
výkon ohrevu pri 80% vlhkosti | kW | 8,2 | 10,1 | 14,9 | 19,4 | 18,9 | |||||
27°C-vzduch a 27°C-voda | COP | 5,3 | 5,3 | 5,3 | 5,2 | 5,2 | |||||
príkon | kW | 1,55 | 1,91 | 2,81 | 3,73 | 3,63 | |||||
výkon ohrevu pri 70% vlhkosti | kW | 6,2 | 8,2 | 11,7 | 15,9 | 14,7 | |||||
15°C-vzduch a 26°C-voda | COP | 4,6 | 4,7 | 4,6 | 4,6 | 4,6 | |||||
príkon | kW | 1,35 | 1,74 | 2,54 | 3,46 | 3,2 | |||||
kompresor | kW | TOSHIBA rotačný | Copeland | scroll | |||||||
istič | D 16 A | D 16 A | D 20 A | D 25 A | D 16 A | ||||||
rozmer napájacieho kábla 20m | 3G2.5mm2 | 3G2.5mm2 | 3G4mm2 | 3G4mm2 | 5G2.5mm2 | ||||||
prevádzkové napätie | V/Ph/Hz | 230V/1~/50 Hz | 400V/3~/50Hz | ||||||||
hlučnosť (10m)* | dB(A) | 32 | 33 | 33 | 34 | 34 | |||||
minimálny prietok vody | m3/h | 5 | 5 | 5 | 6 | 6 | |||||
netto-rozmery v mm | d/š/v | 1007/401/617 | 1117/485/701 | ||||||||
netto/brutto váha | kg | 58 | 73 | 90 | 110 | 115 |
Model MASTER
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | výkon ohrevu | máj-sept pre bazény |
||||||
7008124 | 2229,17 | 2675,00 | Tepelné čerpadlo Master S | 10,7kW | 45-60m3 | ||||||
7008125 | 2799,17 | 3359,00 | Tepelné čerpadlo Master M | 16,3kW | 60-85m3 | ||||||
7008126 | 2799,17 | 3359,00 | Tepelné čerpadlo Master M Tri | 16,3kW | 60-85m3 | ||||||
7008127 | 3332,50 | 3999,00 | Tepelné čerpadlo Master XM | 19,38kW | 85-105m3 | ||||||
7008128 | 3332,50 | 3999,00 | Tepelné čerpadlo Master XM Tri | 18,9kW | 85-105m3 | ||||||
7008129 | 4059,00 | 4870,80 | Tepelné čerpadlo Master L | 26kW | 105-140m3 | ||||||
7008130 | 5832,50 | 6999,00 | Tepelné čerpadlo Master XL | 36,4kW | 140-210m3 | ||||||
Zariadenie | Typ | Master S | Master M | Mas XM Tri | Master L | Master XL | |||||
výkon ohrevu pri 80% vlhkosti | kW | 10,7 | 16,3 | 18,2 | 26 | 36,4 | |||||
27°C-vzduch a 27°C-voda | COP | 5,3 | 5,2 | 5,2 | 5 | 4,9 | |||||
príkon | kW | 2,02 | 3,13 | 3,63 | 5,2 | 7,43 | |||||
výkon ohrevu pri 70% vlhkosti | kW | 8,5 | 12,8 | 14,7 | 21,1 | 29,4 | |||||
15°C-vzduch a 27°C-voda | COP | 4,7 | 4,6 | 4,6 | 4,5 | 4,4 | |||||
príkon | kW | 1,81 | 2,78 | 3,2 | 4,69 | 6,68 | |||||
výkon ohrevu pri vzduchu -3°C | kW | 4,3 | 7,1 | 7,8 | 10,4 | 14,7 | |||||
prevádzkové napätie | V/fáz/Hz | 230/1~/50 | 230/1~/50 | 400/3~/50 | 400/3~/50 | 400/3~/50 | |||||
istič | D 16 A | D 20 A | D 16 A | D 16 A | D 16 A | ||||||
priemer napájacieho kábla 20m | 3G2.5m2 | 3G4mm2 | 5G2.5m2 | 5G2.5m2 | 5G2.5m2 | ||||||
kompresor | TOSHIBA | Copeland | Copeland | Copeland | SANYO | ||||||
hlučnosť (10m)* | dB(A) | 33 | 33 | 34 | 36 | 42 | |||||
minimálny prietok vody | m3/h | 5 | 5 | 6 | 7 | 7 | |||||
netto-rozmery v mm | d/š/v | 1007/401/617 | 1117/485/701 | 1117/485/701 | 1117/485/1258 | 1473/705/1070 | |||||
netto/brutto váha | kg | 59 | 93 | 97 | 125 | 230 |
Spínanie pre bezpečnú inštaláciu tepelných čerpadiel
Položka č. | DPH € | s DPH € | Typ | |||||
AO10001 | 68,00 | 81,60 | Spínanie (230V 1~+N) 16 A – D | |||||
AO10002 | 108,00 | 129,60 | Spínanie (230V 1~+N) 16 A – D, s poruch. Prúdom 30mA | |||||
AO10003 | 88,00 | 105,60 | Spínanie (230V 1~+N) 20 A – D | |||||
AO10004 | 118,00 | 141,60 | Spínanie (230V 1~+N) 20 A – D, s poruch. Prúdom 30mA | |||||
AO10005 | 88,00 | 105,60 | Spínanie (230V 1~+N) 25 A – D | |||||
AO10006 | 118,00 | 141,60 | Spínanie (230V 1~+N) 25 A – D, s poruch. Prúdom 30mA | |||||
AO10007 | 138,00 | 165,60 | Spínanie (400V 3~+N) 16 A – D | |||||
AO10008 | 294,00 | 352,80 | Spínanie (400V 3~+N) 16 A – D, s poruch. Prúdom 30mA |
HI-TECH inverterové tepelné čerpadlá MASTER Inverter
Všetky parametre, výkon ohrevu, COP aj hlučnosť certifikované TÜV Ohrievajte v tichosti!
- inverterová technológia spočíva v automatickom prispôsobovaní kapacity chodu kompresora a rýchlosti
ventilátora klimatickým podmienkam aj teplote vody vo Vašom bazéne, pre čo najlepší kompromis
medzi výkonom a hlučnosťou .
Výsledkom je najtichšia prevádzka pri optimálnom COP
- pracuje v rozmedzí teplôt -15 až 38°C
- má 3 režimy prevádzky : BOOST, ECO-SILENT a SMART
- v režime BOOST pracuje na 80-100% výkonu pre dosiahnutie rýchleho a účinného rastu teploty vody
- v režime Eco-SILENT sa výkon automaticky riadi aby dosiahol vysoké COP pri nízkej hlučnosti
- v režime SMART výkon a hlučnosť sa prispôsobujú
automaticky v závislosti od vonkajšej teploty a teploty vody
- titánový výmenník a PVC kabinet, zimný kryt
5-ročná záruka na vysokovýkonný kompresor
- extrémne nízka hladina hlučnosti, len 25dB a 3 ročná záruka, chladivo R32 – eco friendly
- COP je 30 – 40% vyššie v porovnaní so štandardnými tepelnými čerpadlami
„Soft starter“, ktorý je zabudovaný v inverterovej technológii zabraňuje špičkám intenzity z dôvodu nábehu kompresora
- Inverter MASTER je úplne automatický a prispôsobuje sa požiadavkám Vášho bazéna
v závislosti od teploty vody, dodáva sa so zimným krytom, výparníkom s „BlueFins“ technology, teda má vodoodpudivý povrch pre rýchlejšie odmrazovanie a ochranu proti korózii
- 4-cestný ventil umožňuje rozmrazovať reverzným chodom aj prevádzku pri nízkych teplotách
- exkluzívny nízkoteplotný systém chráni tepelné čerpadlo pri teplotách pod 0°C predohriatím telesa kompresora, protinámrazovým systémom kondenzáciou vo výparníku a riadením „nízkoteplotného systému“
- kompatibilný s diaľkovým ovládaním a vzdialeným prístupom Polyconnect PRO a LITE
Technický HOT LINE v 5 jazykoch (ENG, FRA, ESP, DEU, ITA)!
MOC bez | MOC s | máj-sept | ||||||
Položka č. | DPH € | DPH € | Typ | výkon ohrevu | pre bazény | |||
7008133 | 1650.00 | 1980.00 | Inverter Master XS | 8,8kW | 30-45m3 | |||
7008134 | 1850.00 | 2220.00 | Inverter Master S | 10,6kW | 45-55m3 | |||
7008135 | 1958.33 | 2350.00 | Inverter Master S+ | 12,8kW | 55-70m3 | |||
7008136 | 2499.17 | 2999.00 | Inverter Master M | 16,5kW | 70-85m3 | |||
7008137 | 3000.00 | 3600.00 | Inverter Master XM | 20,1kW | 85-105m3 | |||
7008139 | 3350.00 | 4020.00 | Inverter Master L | 24.2kW | 105-130m3 | |||
7008140 | 3750.00 | 4500.00 | Inverter Master L+ | 27,8kW | 130-160m3 | |||
Zariadenie | Inv.Mas.XS | Inv.Mast.S | Inv.Mast.S+ | Inv.Mast.M | Inv.Mast.XM | Inv.Mast.L | Inv.Mast.L+ |
výkon ohrevu v kW pri 28°C-vzduch a 28°C-voda pri 80% vlhkosti
v režime BOOST v režime Smart
v režime ECO-Silence COP v režime BOOST COP v režime Smart COP v režime ECO-S |
8.8kW | 10.6kW | 12.8kW | 16.5kW | 20.1kW | 24.2kW | 27.8kW |
8.8-3.5kW | 10.9-3.9kW | 12.9-4.2kW | 16.5-5.5kW | 20.1-6.5kW | 24.4-7.8kW | 27.8-10.5kW | |
5.8-3.5kW | 7.1-3.9kW | 8.4-4.2kW | 9.9-5.5kW | 12.2-6.5kW | 16.3-7.8kW | 18.6-10.5kW | |
6.5-5.4 | 6.5-5.4 | 6.8-5.6 | 6-5.4 | 5.9-5.2 | 6-5.4 | 5.9-5.2 | |
10.8-5.4 | 10.8-5.4 | 11.2-5.6 | 10.8-5.4 | 10.1-5.2 | 10.8 – 5.4 | 10.1 – 5.2 | |
10.8 – 8.3 | 10.8 – 8.3 | 11.2 – 8.5 | 10.8 – 8.3 | 10.1 – 8.1 | 10.8 – 8.3 | 10.1 – 8.1 |
výkon ohrevu v kW pri 15°C-vzduch a 26°C-voda pri 70% vlhkosti
v režime BOOST v režime Smart
v režime ECO-Silence COP v režime BOOST COP v režime Smart COP v režime ECO-S |
6.4kW | 7.5kW | 9.8kW | 11.7kW | 14.6kW | 18.8kW | 23.4kW |
6.4 – 3.2kW | 7.2 – 3.5kW | 9.8 – 3.7kW | 11.7 – 4.2kW | 14.6 – 4.9kW | 18.8 – 6.8kW | 23.4 – 8.1kW | |
3.8 – 3.1kW | 4.9 – 3.5kW | 7.8 – 3.7kW | 6.7 – 4.4kW | 8.5 – 4.9kW | 10.2 – 6.8kW | 12.5 – 8.1kW | |
4.9 – 4.4 | 4.9 – 4.4 | 5.0 – 4.5 | 4.6 – 4.4 | 4.6 – 4.3 | 4.6 – 4.4 | 4.5 – 4.2 | |
6.7 – 4.4 | 6.7 – 4.4 | 6.8 – 4.5 | 6.7 – 4.4 | 6.6 – 4.3 | 6.7 – 4.4 | 6.5 – 4.2 | |
6.7 – 5.6 | 6.7 – 5.6 | 6.8 – 5.5 | 6.7 – 5.7 | 6.6 – 5.6 | 6.7 – 5.7 | 6.5 – 5.6 | |
hlučnosť ECO-S(10m)* | 21dB(a) | 21dB(a) | 22dB(a) | 22dB(a) | 24dB(a) | 24dB(a) | 25dB(a) |
HI-TECH : Inverterové tepelné čerpadlá SERENITY
Ohrievajte v tichosti!
- inverterová technológia spočíva v automatickom prispôsobovaní kapacity chodu kompresora a rýchlosti ventilátora klimatickým podmienkam aj teplote vody vo Vašom bazéne.
Výsledkom je najtichšia prevádzka pri optimálnom COP
- pracuje v rozmedzí teplôt -15 až 35°C
- má 3 režimy prevádzky : BOOST, SMART-SILENT a ECO
- v režime BOOST pracuje na 100% výkonu pre dosiahnutie rýchleho a účinného rastu teploty vody
- v režime SMART-SILENT výkon automaticky riadi aby dosiahol vysoké COP pri nízkej hlučnosti
- v režime ECO ak sa teplota vody blíži nastavenej hodnote, optimalizuje výkon a znižuje hlučnosť
- titánový výmenník a PVC kabinet
- 5-ročná záruka na vysokovýkonný kompresor
- extrémne nízka hladina hlučnosti a 3 ročná záruka
- COP je 30 – 40% vyššie v porovnaní so štandardnými tepelnými čerpadlami
- „Soft starter“, zabudovaný v inverterovej technológii, zabraňuje špičkám intenzity pri nábehu kompresora
- Inverter SERENITY sa automaticky prispôsobuje požiadavkám Vášho bazéna v závislosti od teploty vody
- dodáva sa so zimným PVC krytom, výparníkom s „BlueFins“ technology, teda má vodoodpudivý povrch pre rýchlejšie odmrazovanie a ochranu proti korózii
Položka č. | MOC bez DPH € |
MOC s DPH € |
Typ | výkon ohrevu | pre bazény | |||||||
7008133 | 3082,50 | 3699,00 | Inverter Serenity S | 14-21.5kW | 45-60m3 | |||||||
7008134 | 3499,17 | 4199,00 | Inverter Serenity M | 14-21.5kW | 60-80m3 | |||||||
7008135 | 3999,17 | 4799,00 | Inverter Serenity XM | 17-24.5kW | 85-105m3 | |||||||
Zariadenie | Serenity S | Serenity M | Serenity XM | |||||||||
výkon ohrevu pri 28°C-vzduch a 28°C-voda pri 80% vlhkosti | ||||||||||||
v režime BOOST v režime Smart v režime ECO-Silence COP v režime BOOST COP v režime Smart COP v režime ECO-Silence |
kW | 11.5-9.9 | 17.5-16.4 | 21.8-19.6 | ||||||||
kW | 11.5-2.8 | 17.5-4.4 | 21.8-4.8 | |||||||||
kW | 6.4-2.9 | 9.9-4.4 | 12.6-4.8 | |||||||||
6.4-5.7 | 6.4-5.8 | 6.1-5.4 | ||||||||||
15.2-5.7 | 16.2-5.8 | 15.5-6.4 | ||||||||||
15.2-8.1 | 16.2-8.5 | 15.5-8.3 | ||||||||||
výkon ohrevu pri 15°C-vzduch a 26°C-voda pri 70% vlhkosti | ||||||||||||
v režime BOOST v režime Smart v režime ECO-Silence COP v režime BOOST COP v režime Smart COP v režime ECO-Silence |
kW | 9.3-8.2 | 13.4-11.8 | 16.6-14.9 | ||||||||
kW | 9.3-2.3 | 13.4-3.0 | 16.6-3.8 | |||||||||
kW | 5.2-2.3 | 7.2-3.0 | 9.8-3.8 | |||||||||
5~4.3 | 5~4.2 | 5.1~4.3 | ||||||||||
8.3~4.3 | 8.2~4.2 | 8.1~4.3 | ||||||||||
8.3~5.8 | 8.2~6.4 | 8.1~5.6 | ||||||||||
výkon ohrevu pri -3°C-vzduch a 26°C-voda pri 0% vlhkosti | ||||||||||||
v režime BOOST v režime Smart v režime ECO-Silence hlučnosť v režime BOOST (10m)* hlučnosť v režime Smart (10m)* hlučnosť v režime ECO-Silence (10m)* |
kW | 6.1-4.95 | 8.1-7.2 | 10.7-9.3 | ||||||||
kW | 9.3-2.3 | 8.1-2.0 | 10.7-358 | |||||||||
kW | 3.6-1.8 | 4.8-2.0 | 6.6-3.5 | |||||||||
dB(a) | 35 | 35 | 36 | |||||||||
dB(a) | 25 | 25 | 27 | |||||||||
dB(a) | 24 | 25 | 25 | |||||||||
netto-rozmery v mm | mm | 1117*485*701 |
Špeciálne tepelné čerpadlo pre vírivé bazény PAC SPA
- ohrieva do teploty 38°C pri teplote vzduchu do -10°C
- výparník s „BlueFins“ technology, teda má vodoodpudivý povrch pre rýchlejšie odmrazovanie a ochranu proti korózii
- 4-cestný ventil umožňuje rozmrazovať reverzným chodom aj prevádzku pri nízkych teplotách
- exkluzívny nízkoteplotný systém chráni tepelné čerpadlo pri teplotách pod 0°C predohriatím telesa kompresora, protinámrazovým systémom kondenzáciou vo výparníku a riadením „nízkoteplotného systému“, elektronická regulácia, minimálny prietok 4m3/h, váha 47kg, hlučnosť 33dB vo vzdialenosti 10m pripojenie 50mm, spínač pri kábli 20m typ D 16 A (3G 2.5mm2), napätie 230V/50Hz
Položka č. | MOC bez
DPH € |
MOC s
DPH € |
Typ | výkon ohrevu |
PACSPA | 1241.67 | 1490.00 | PAC SPA | 7,9kW |
výkon ohrevu v kW pri 28°C-vzduch a 38°C-voda pri 80% vlhkosti je 7.90 kW COP pri 28°C-vzduch a 28°C-voda pri 80% vlhkosti je 4.8
výkon ohrevu v kW pri 15°C-vzduch a 38°C-voda pri 70% vlhkosti je 6.50 kW COP pri 15°C-vzduch a 26°C-voda pri 70% vlhkosti je 4.1
výkon ohrevu v kW pri 0°C-vzduch a 38°C-voda pri 0% vlhkosti je 3.56 kW
COP pri 0°C-vzduch a 38°C-voda pri 0% vlhkosti je 2.1
výkon ohrevu v kW pri -10°C-vzduch a 38°C-voda pri 0% vlhkosti je 2.48 kW COP pri -10°C-vzduch a 38°C-voda pri 0% vlhkosti je 1.5
Špeciálne tepelné čerpadlo pre vírivé bazény PAC SPA
- ochladzuje vodu na teplotu 5°C pri teplote vzduchu do 0°C
- výparník s „BlueFins“ technology, teda má vodoodpudivý povrch pre rýchlejšie odmrazovanie a ochranu proti korózii
- titánový výmenník a PVC kabinet
- Danfoss termostatický expanzný ventil
- digitálne riadenie Johnson-Controls pre rýchlosť otáčiek viacrýchlostného ventilátora
chladivo R410a
rozmery šírka 1006mm, výška 630mm a šírka 345mm minimálny prietok 4m3/h, váha 53kg,
hlučnosť 32dB vo vzdialenosti 10m pripojenie 50mm, spínač pri kábli 20m typ D 16 A (3G 2.5mm2),
napätie 230V/50Hz
Položka č. | MOC bez
DPH € |
MOC s
DPH € |
Typ | výkon chladenia |
CRYOPAC | 2158.33 | 2590.00 | PAC SPA | 7,9kW |
výkon chladenia v kW pri 24°C-vzduch a 5°C-voda je 5.1 kW a príkon je 1.11kW výkon chladenia v kW pri 32°C-vzduch a 5°C-voda je 2.9 kW a príkon je 1.51kW
INDOOR : „neviditeľné“ francúzske tepelné čerpadlá
Zmiznú z vašej záhrady!
predtým potom
- inštalované sú vo vnútri budovy pri bazéne, nie sú viditeľné vonku
- nie sú tak problémy so zazimovaním, ak teplota v budove neklesne pod 0°C šírka je menej ako 80cm, teda je možná inštalácia ho v „bazénovom“ domčeku
- je ideálne pri renovácii
- pracuje v rozmedzí teplôt -15 až 35°C
- Prietok vzduchu automaticky prispôsobuje dosiahnutiu najvyššieho výkonu ohrevu a najnižšej hlučnosti.
- Pripojenie vody je možné z dvoch rôznych strán zariadenia
- inštalácia je jednoduchá, rôzne možnosti inštalácie podľa potreby, záruka 3 roky
Technický HOT LINE v 5 jazykoch (ENG, FRA, ESP, DEU, ITA)
Položka č. | MOC bez DPH € |
MOC s DPH € |
pre bazény s krytom od mája do septembra Typ |
výkon ohrevu | pre bazény | ||||||||
7008138
7008139 7008140 7008141 |
2400.00
3500.00 3999.17 3999.17 |
2880.00
4200.00 4798.80 4798.80 |
Tepelné čerpadlo Indoor S Mono
Tepelné čerpadlo Indoor M Mono Tepelné čerpadlo Indoor XM Mono Tepelné čerpadlo Indoor XM Tri |
9.7kW
9.7kW 19.4kW 19.4kW |
45-50m3
60-85m3 85-105m3 85-105m3 |
||||||||
Zariadenie | Indoor S | Indoor M | Indoor XM | ||||||||||
výkon ohrevu pri 27°C-vzduch a 27°C-voda | kW | 10,7 | 16,3 | 19,4 | |||||||||
COP pri 27°C-vzduch a 27°C-voda | 5,3 | 5,2 | 5,2 | ||||||||||
výkon ohrevu pri 15°C-vzduch a 26°C-voda | kW | 8 | 12,8 | 15,2 | |||||||||
COP pri 15°C-vzduch a 26°C-voda | 4,7 | 4,6 | 4,6 | ||||||||||
výkon ohrevu pri -3°C-vzduch a 26°C-voda | kW | 6,8 | 8,3 | ||||||||||
pracovná teplota minimálny prietok vody pripojenia vody spínač |
0 až 35°C | -15°C až 35°C | -15°C až 35°C | ||||||||||
m3/h | 5 | 7 | 7 | ||||||||||
50mm | 50mm | 50mm | |||||||||||
D 16 A | D 20 A | D 25 A | |||||||||||
napájanie | 230V/1~+N/50Hz | ||||||||||||
prierez kábla 20m | 3G2.5mm2 | 3G4mm2 | 3G4mm2 | ||||||||||
Rozmery | 770/726/637 | 770/730/640 890/780/1300 | |||||||||||
Váha | kg | 85 | 105 | 172 | |||||||||
Indoor XM – s horným vývodom vzduchu Indoor S – s priamym vývodom vzduchu
